本記事では、Terraform を使って AWS 上にスケーラブルな CData Sync 環境を構築する方法を解説します。
Terraform 設定ファイル
本記事で使用したTerraform の設定ファイルは以下からダウンロードできます。
https://cdatajbuilds.s3.ap-northeast-1.amazonaws.com/Terraform/sync-ha-configuration-terraform.zip

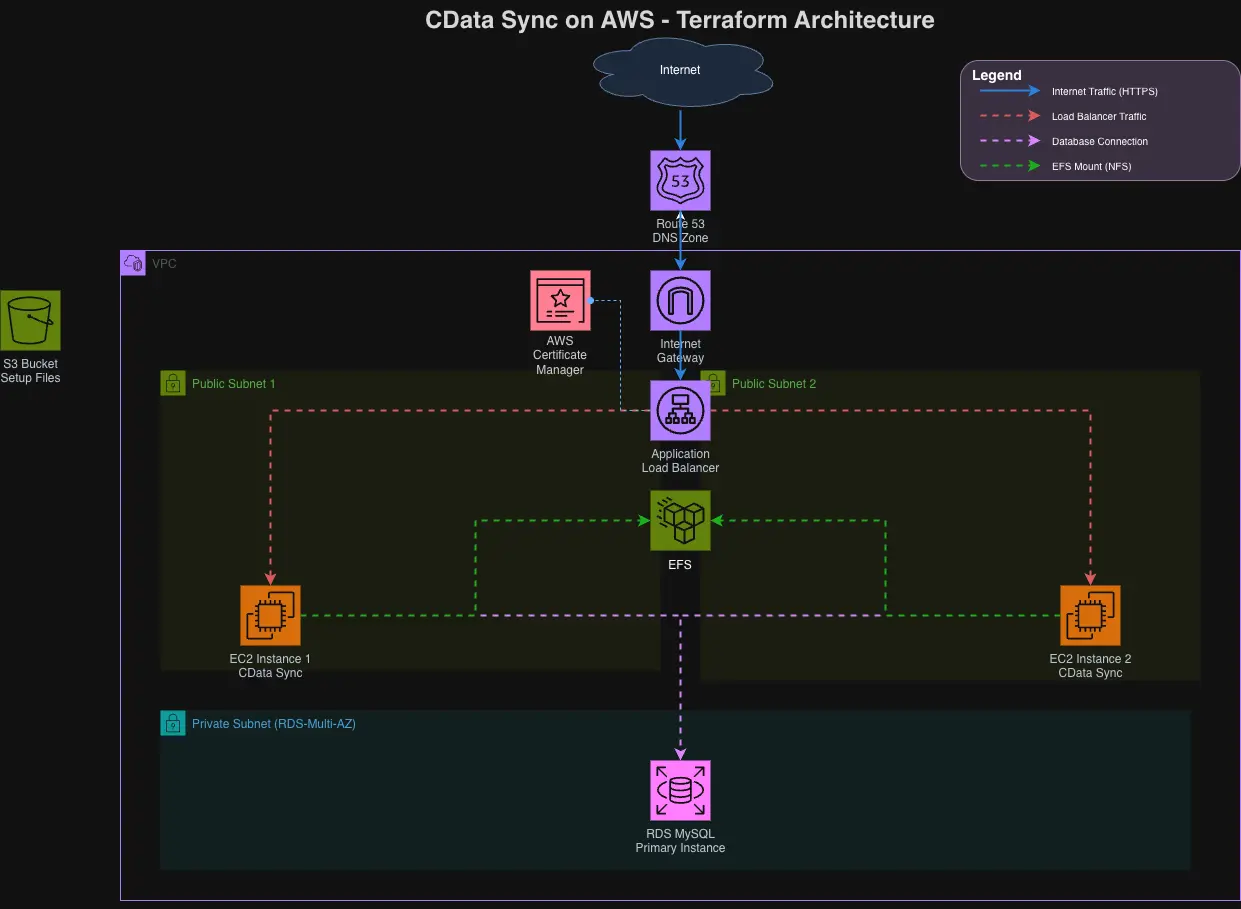

アーキテクチャ概要
今回構築するアーキテクチャの全体像です。
主要コンポーネント
コンポーネント | 役割 |
|---|
Application Load Balancer | HTTPS（443）でのトラフィック分散 |
EC2 インスタンス（複数台） | CData Sync アプリケーション（ポート 8181） |
RDS MySQL（Multi-AZ） | アプリケーションデータベース |
EFS | EC2 インスタンス間の共有ストレージ |
S3 | セットアップファイルの保管 |
Route 53 | DNS 管理 |
ACM | SSL/TLS 証明書 |
HA 構成のポイント
CData Sync を HA 構成で動かすには、複数インスタンス間で以下を共有する必要があります。
アプリケーション DB → RDS MySQL で共有
設定ファイル・ジョブデータ → EFS で共有
事前準備
1. AWS CLI & Terraform のインストール
今回は、EC2 上に Amazon Linux 2023 のインスタンスを立ち上げて Terraform をインストールします。Amazon Linux 2023 ではAWS CLI が予めインストールされているため個別のインストール対応は不要です。ローカルマシンなどからTerraform を実行する場合はAWS のヘルプページなどを参考の上、AWS CLI を別途インストールください。
# Terraform のインストール
sudo yum install -y yum-utils shadow-utils
sudo yum-config-manager --add-repo https://rpm.releases.hashicorp.com/AmazonLinux/hashicorp.repo
sudo yum -y install terraform
# バージョン確認
terraform version
また、Terraform で各種 AWS リソースを作成するために、EC2 に以下のポリシーが付与された IAM ロールをアタッチします。

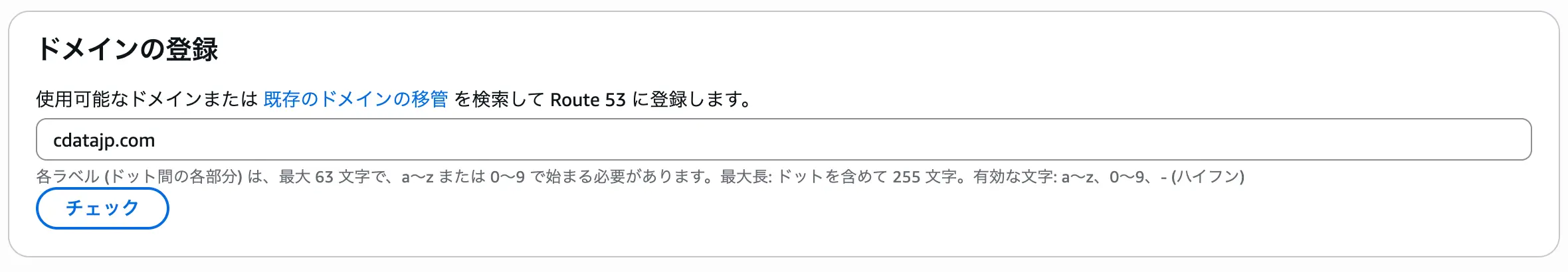

2. Route 53 でのドメイン作成
Route 53 でホストゾーン (ドメイン) を作成します。今回は新たにドメインを作成しホストゾーンを作成しますAWS コンソールで Route53 のページからドメイン名を入力し作成します。
3. ACM での SSL 証明書発行
ALB で HTTPS を使用するため、ACM で SSL 証明書を発行します。

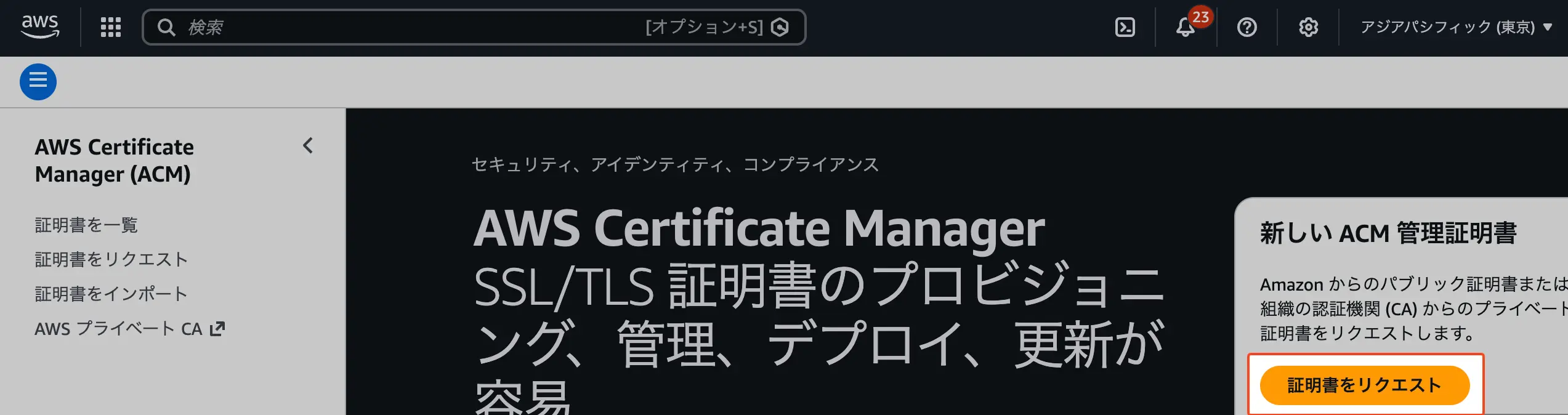

AWS コンソールで Certificate Manager → 証明書をリクエスト
「パブリック証明書をリクエスト」を選択
ドメイン名にワイルドカード証明書を入力し（例: *.example.com）、検証方法は「DNS 検証」を選択
Route 53 で DNS レコードを作成して検証を完了

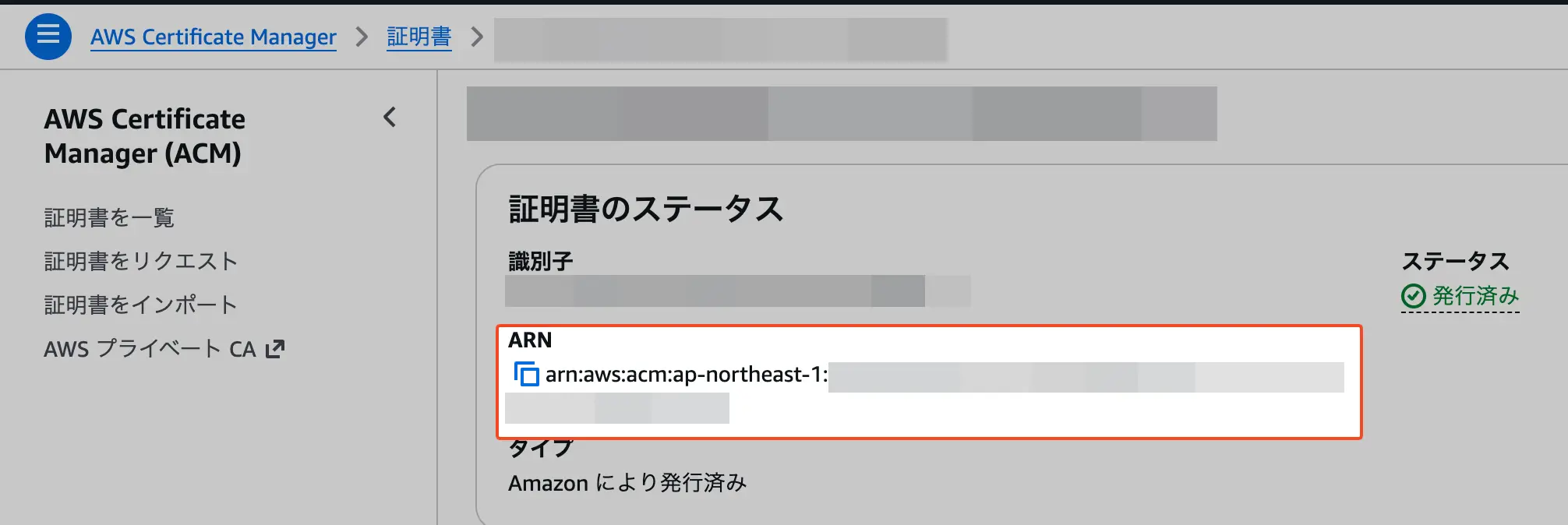

発行された証明書の ARN をメモ（terraform.tfvars で使用）
4. EC2 キーペアの作成
EC2 インスタンスへの SSH アクセス用にキーペアを作成します。
# キーペアの作成
aws ec2 create-key-pair \
--key-name cdata-sync-key \
--query 'KeyMaterial' \
--output text > cdata-sync-key.pem
または、AWS コンソールの EC2 → キーペア から作成することもできます。作成できたらキーペア名をメモします（terraform.tfvars で使用）
5. CData Sync のダウンロード
CData Sync の Linux 向けビルドをダウンロードし、セットアップアーカイブを準備します。
CData Sync ダウンロードページ からクロスプラットフォーム版（tar.gz）をダウンロード
ダウンロードしたファイルを Terraform 作業ディレクトリに CDataSync.tar.gz として配置します
Terraform コード解説
1. ネットワーク・セキュリティ構成
VPC、サブネット、セキュリティグループは標準的な構成です。ポイントだけ押さえておきます。
セキュリティグループの構成
SG | 許可ポート | 許可元 |
|---|
ALB SG | 443 (HTTPS) | 0.0.0.0/0 |
EC2 SG | 8181 (App) | ALB SG のみ |
RDS SG | 3306 (MySQL) | EC2 SG のみ |
EFS SG | 2049 (NFS) | EC2 SG のみ |
EC2 インスタンスはパブリック IP を持ちますが、セキュリティグループで ALB からのトラフィックのみに制限しています。
Note: 今回は簡単のため EC2 をパブリックサブネットに配置していますが、セキュリティ要件に応じてプライベートサブネットへの配置も検討してください。その場合は NAT ゲートウェイ（インターネットアクセス用）や VPC エンドポイント（S3、EFS、SSM など）の設定が必要になります。
2. EFS（共有ストレージ）
複数の EC2 インスタンス間で CData Sync の設定やジョブデータを共有するために EFS を使用します。
resource "aws_efs_file_system" "shared" {
creation_token = "${var.project_name}-efs"
encrypted = true
tags = {
Name = "${var.project_name}-efs"
}
}
resource "aws_efs_mount_target" "shared" {
count = length(aws_subnet.public)
file_system_id = aws_efs_file_system.shared.id
subnet_id = aws_subnet.public[count.index].id
security_groups = [aws_security_group.efs_sg.id]
}
各 AZ にマウントターゲットを作成することで、どの EC2 インスタンスからも EFS にアクセスできます。
3. Application Load Balancer
resource "aws_lb" "app_alb" {
name = "${var.project_name}-alb"
internal = false
load_balancer_type = "application"
security_groups = [aws_security_group.alb_sg.id]
subnets = [for subnet in aws_subnet.public : subnet.id]
}
resource "aws_lb_target_group" "app_tg_main" {
name = "${var.project_name}-tg-main"
port = local.app_port
protocol = "HTTP"
vpc_id = aws_vpc.main.id
target_type = "instance"
health_check {
enabled = true
interval = 30
path = var.health_check_path # /login.rst
protocol = "HTTP"
timeout = 5
healthy_threshold = 2
unhealthy_threshold = 2
}
# ★ セッション維持のためスティッキーセッションを有効化
stickiness {
type = "lb_cookie"
cookie_duration = 3600
enabled = true
}
}
スティッキーセッション: CData Sync はセッション状態を持つため、同じユーザーからのリクエストを同一インスタンスにルーティングします。
4. 個別インスタンスへのルーティング
デバッグや特定インスタンスへの直接アクセス用に、ホストヘッダーベースのルーティングを設定します。
# 個別ターゲットグループ（インスタンスごと）
resource "aws_lb_target_group" "app_tg_individual" {
count = var.instance_num
name = "${var.project_name}-tg-${count.index + 1}"
port = local.app_port
protocol = "HTTP"
vpc_id = aws_vpc.main.id
target_type = "instance"
}
# ホストヘッダーベースのルーティングルール
resource "aws_lb_listener_rule" "instance_routing" {
count = var.instance_num
listener_arn = aws_lb_listener.https_listener.arn
priority = 100 + count.index
action {
type = "forward"
target_group_arn = aws_lb_target_group.app_tg_individual[count.index].arn
}
condition {
host_header {
values = ["${local.instance_subdomains[count.index]}.${var.domain_name}"]
}
}
}
これにより、以下のような URL でアクセスできます。
https://sync.example.com → 負荷分散（全インスタンス）
https://sync-1.example.com → インスタンス 1 のみ
https://sync-2.example.com → インスタンス 2 のみ
5. EC2 インスタンスと User Data
User Data で自動セットアップを行います。CData Sync 固有のアプリケーション設定はここに集約されています。
resource "aws_instance" "app_ec2" {
count = var.instance_num
ami = var.app_ami_id != null ? var.app_ami_id : data.aws_ami.ubuntu.id
instance_type = var.ec2_instance_type
key_name = var.ec2_key_name
iam_instance_profile = aws_iam_instance_profile.ec2_profile.name
vpc_security_group_ids = [aws_security_group.ec2_sg.id]
subnet_id = aws_subnet.public[count.index % length(aws_subnet.public)].id
user_data = <<-EOF
#!/bin/bash
set -e
# Log output
exec > >(tee /var/log/user-data.log)
exec 2>&1
echo "=== Starting CData Sync setup ==="
echo "Timestamp: $(date)"
# Install required packages
echo "Installing required packages..."
apt-get update -y
apt-get install -y \
nfs-common \
unzip \
curl
# Install AWS CLI v2 (recommended for Ubuntu)
echo "Installing AWS CLI v2..."
if ! command -v aws &> /dev/null; then
cd /tmp
curl "https://awscli.amazonaws.com/awscli-exe-linux-x86_64.zip" -o "awscliv2.zip"
unzip -q awscliv2.zip
./aws/install
rm -rf awscliv2.zip aws
echo "AWS CLI installed: $(aws --version)"
else
echo "AWS CLI already installed: $(aws --version)"
fi
# Mount EFS
echo "Mounting EFS..."
mkdir -p ${var.efs_mount_point}
mount -t nfs4 -o nfsvers=4.1,rsize=1048576,wsize=1048576,hard,timeo=600,retrans=2 \
${aws_efs_file_system.shared.dns_name}:/ ${var.efs_mount_point}
# Add to fstab for persistence
echo "${aws_efs_file_system.shared.dns_name}:/ ${var.efs_mount_point} nfs4 nfsvers=4.1,rsize=1048576,wsize=1048576,hard,timeo=600,retrans=2 0 0" >> /etc/fstab
# Create install directory
echo "Creating install directory..."
mkdir -p ${var.install_directory}
cd ${var.install_directory}
# Download setup archive from S3
echo "Downloading CData Sync archive from S3..."
aws s3 cp "s3://${aws_s3_bucket.setup_files.id}/${local.setup_script_key}" .
# Extract archive
echo "Extracting archive..."
tar -xzf "${var.setup_archive_name}"
# Execute service.sh
echo "Executing service.sh..."
if [ -f "service.sh" ]; then
bash service.sh
else
echo "Error: service.sh not found"
exit 1
fi
# Create sync directory on EFS after service.sh (cdatasync user should be created)
echo "Creating sync directory on EFS..."
mkdir -p ${var.efs_mount_point}/${var.efs_sync_directory}
# Generate properties file
echo "Generating sync.properties..."
$(find ${var.install_directory}/jre/ -name java) -jar ${var.install_directory}/sync.jar -GenerateProperties
# Configure RDS connection
echo "Configuring RDS connection..."
sed -i "s|^cdata.app.db=.*|cdata.app.db=jdbc:cdata:mysql:server=${aws_db_instance.default_rds.address};port=${aws_db_instance.default_rds.port};database=${var.rds_db_name};user=${var.rds_username};password=${var.rds_password}|" \
${var.install_directory}/sync.properties
# Configure EFS directory (point to sync subdirectory)
echo "Configuring EFS directory..."
sed -i "s|^cdata.app.directory=.*|cdata.app.directory=${var.efs_mount_point}/${var.efs_sync_directory}|" \
${var.install_directory}/sync.properties
# Change ownership to cdatasync user (created by service.sh)
echo "Changing ownership of sync directory..."
if id "cdatasync" &>/dev/null; then
chown -R cdatasync:cdatasync ${var.efs_mount_point}/${var.efs_sync_directory}
chmod 755 ${var.efs_mount_point}/${var.efs_sync_directory}
echo "Ownership changed to cdatasync:cdatasync"
else
echo "Error: cdatasync user not found, creating..."
exit 1
fi
# Enable and start service
echo "Enabling and starting cdatasync service..."
systemctl enable cdatasync
systemctl start cdatasync
echo "=== CData Sync setup completed successfully ==="
echo "Timestamp: $(date)"
EOF
tags = {
Name = "${var.project_name}-ec2-${count.index + 1}"
}
depends_on = [
aws_s3_object.setup_archive,
aws_efs_mount_target.shared
]
}
User Data のポイント
設定項目 | 説明 |
|---|
EFS マウント | /mnt/efs に共有ストレージをマウント
|
cdata.app.db
| RDS への JDBC 接続文字列を設定 |
cdata.app.directory
| EFS 上のディレクトリを指定し、全インスタンスで設定を共有 |
sync.properties の 2 つの設定（cdata.app.db と cdata.app.directory）が HA 構成に必須の設定値となります。詳細はヘルプページのクラスターのインストールと設定をご参照ください。
6. RDS MySQL
resource "aws_db_instance" "default_rds" {
identifier = "${var.project_name}-rds-db"
allocated_storage = var.rds_allocated_storage
engine = var.rds_engine
engine_version = var.rds_engine_version
instance_class = var.rds_instance_class
db_name = var.rds_db_name
username = var.rds_username
password = var.rds_password
db_subnet_group_name = aws_db_subnet_group.rds_subnet_group.name
vpc_security_group_ids = [aws_security_group.rds_sg.id]
skip_final_snapshot = true
multi_az = var.rds_multi_az
tags = {
Name = "${var.project_name}-rds-db"
}
}
RDS をプライベートサブネットに配置し、EC2 からのみアクセス可能にしています。
変数設定（terraform.tfvars）
zip ファイルのterraform.tfvars.example terraform.tfvars にリネームの上、環境に合わせて各変数を修正します。
# Required variables
## Network
vpc_cidr = "10.200.0.0/16"
public_subnet_cidrs = ["10.200.1.0/24", "10.200.2.0/24"]
private_subnet_cidrs = ["10.200.101.0/24", "10.200.102.0/24"]
## Domain & ACM
domain_name = "example.com"
common_subdomain = "sync"
acm_certificate_arn = "arn:aws:acm:ap-northeast-1:****:certificate/***"
## RDS
rds_password = "YourSecurePassword123!"
## EC2
instance_num = 2
ec2_key_name = "examplekey"
# CData Sync setup configuration
setup_archive_path = "./CDataSync.tar.gz" # Local path to your CData Sync tar.gz file
setup_archive_name = "CDataSync.tar.gz"
# Optional: Override defaults
# project_name = "cdata-sync"
# aws_region = "ap-northeast-1"
# ec2_instance_type = "t3.large"
# rds_username = "adminuser"
# rds_db_name = "cdatasync"
## AMI ID (optional - defaults to latest Ubuntu 24.04 LTS)
# app_ami_id = "ami-0d52744d6551d851e" # Uncomment to use specific AMI
デプロイ手順
# 1. 初期化
terraform init
# 2. プランを確認
terraform plan
# 3. デプロイ実行
terraform apply
デプロイ完了後、以下のような出力が表示されます。
app_main_url = "https://sync.example.com"
app_individual_urls = [
"https://sync-1.example.com",
"https://sync-2.example.com"
]
rds_endpoint = "cdata-sync-rds-db.xxxxxxxxxxxx.ap-northeast-1.rds.amazonaws.com:3306"

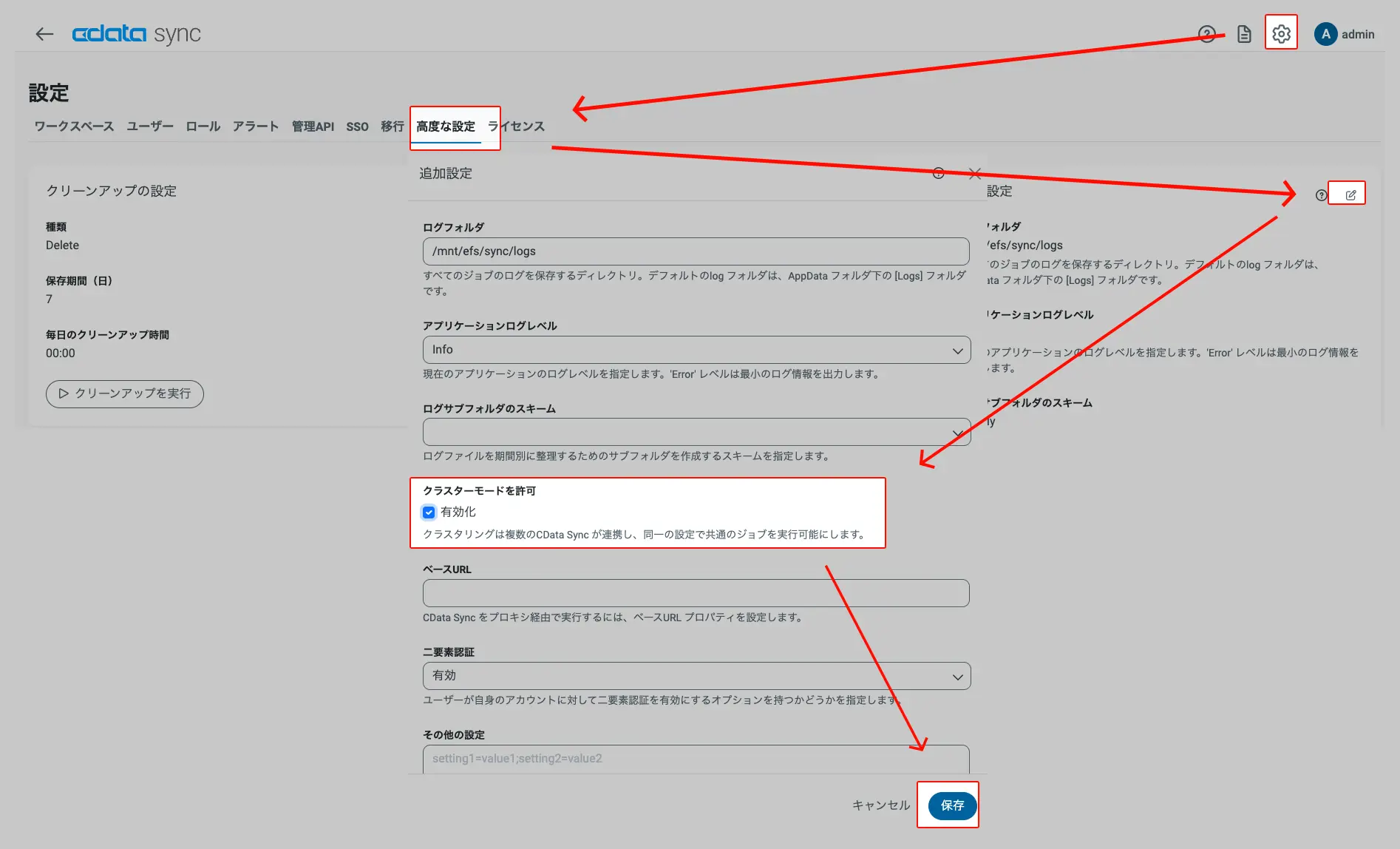

クラスタリング有効化
メイン URL (https://sync.example.com) にアクセスし、管理者ユーザーを作成後ログイン、ライセンスのアクティベート後、設定ページ内の[高度な設定] -> [追加設定] より[クラスターモードを許可]を有効化することでクラスタリングを有効化します。以上で設定は完了となります。
まとめ
Terraform を使って AWS 上に HA 構成の CData Sync をデプロイしました。この構成をベースに、Auto Scaling の追加や CloudWatch アラームの設定など、さらなる拡張も可能です。CData Sync は 30 日間の無償トライアルが可能ですので、ぜひお試しください！ https://jp.cdata.com/sync/trial
