CData Arc 機能紹介 - Excel コネクタ

by 杉本雄太 | June 30, 2026

こんにちは。CData Software Japan の杉本です。

CData Arc では、Excel コネクタを利用することで、SaaS などのデータソースから取得したデータを Excel ファイル（.xlsx）として出力したり、逆に Excel で管理している表データをフローに取り込んだりすることができます。たとえば、取引先から受け取った注文データをそのまま Excel に変換して社内の担当者に共有する、あるいは Excel で管理している発注リストをフローの起点として活用する、といったユースケースで役立ちます。本記事では、Excel コネクタの基本的な使い方として、XML からのExcel 変換と Excel からのXML 変換の2つのパターンを解説します。

Excel コネクタとは

Excel コネクタは、Excel ファイルと XML ファイルの間でデータを双方向に変換するコネクタです。Arc のフロー上に配置することで、データの入力元としても出力先としても機能します。

Excel コネクタにはTable モードとTemplate モードの2種類の動作モードがあります。

Table モード	Excel ファイルを CSV と同様に扱い、XML に変換します。Excel → XML 方向のみ対応しています。
Template モード	テンプレートファイルを使って変換を行います。XML → Excel・Excel → XML の双方向に対応しています。

XML からExcel への変換

XML データを Excel ファイルとして出力するには、Template モードを使用します。Template モードでは、出力フォーマットのひな形となるExcel テンプレートファイルを事前に用意し、そのテンプレート内に ArcScript と呼ばれるCData Arc 独自のスクリプト言語を記述することで、入力 XML の値を動的に Excel セルへ埋め込みます。

例えばkintone からデータを取得して、取得したデータをExcel に変換するケースを想定します。kintone から取得したデータ（XML ファイル）が以下のような構造とします。

<?xml version="1.0" encoding="UTF-8"?>
<Items xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance">
    <ArcTest>
        <RecordId>1</RecordId>
        <Mail>[email protected]</Mail>
        <Number>001</Number>
    </ArcTest>
</Items>

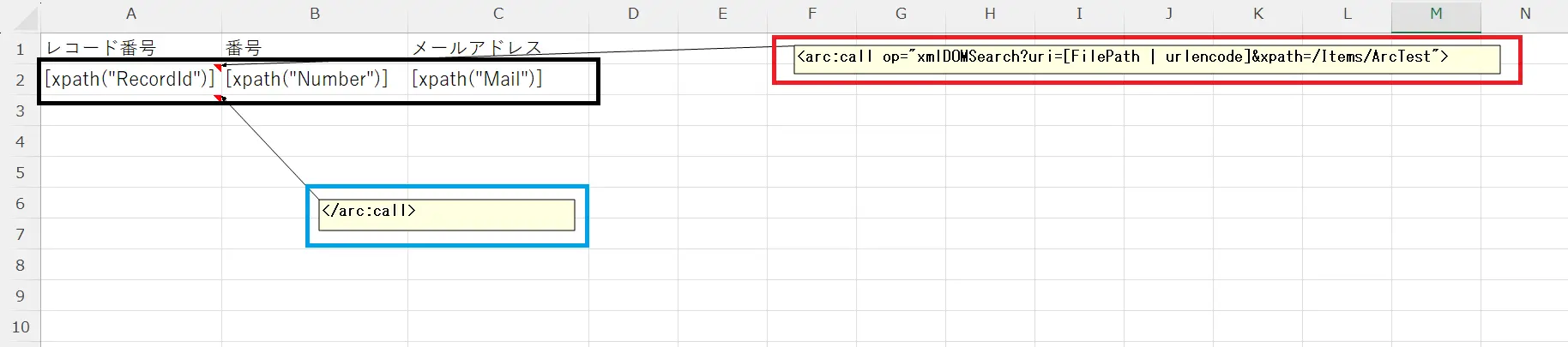

上記のデータを表形式で出力する場合は、以下のようなテンプレートファイルを構成します。

テンプレートファイルの中では画像の赤枠箇所でExcel のメモ欄にxmlDOMSearch と呼ばれるArcScript を記載します。設定内容としてはXML ファイル内のアプリ名（ArcTest）以下の要素をループする設定になっております。そして黒枠箇所でArcTest 以下のXML に含まれる要素名を指定しており、こちらで指定した要素がExcel に出力されます。最後に青枠箇所で記載したxmlDOMSearch ブロックを閉じています（終了を記述しています）。

そのためもし同様の表形式で他のデータを出力したい場合は赤枠のxmlDOMSearch 部分の設定と、黒枠部分のxpath の要素を変更・追加頂くだけで、問題ございません。

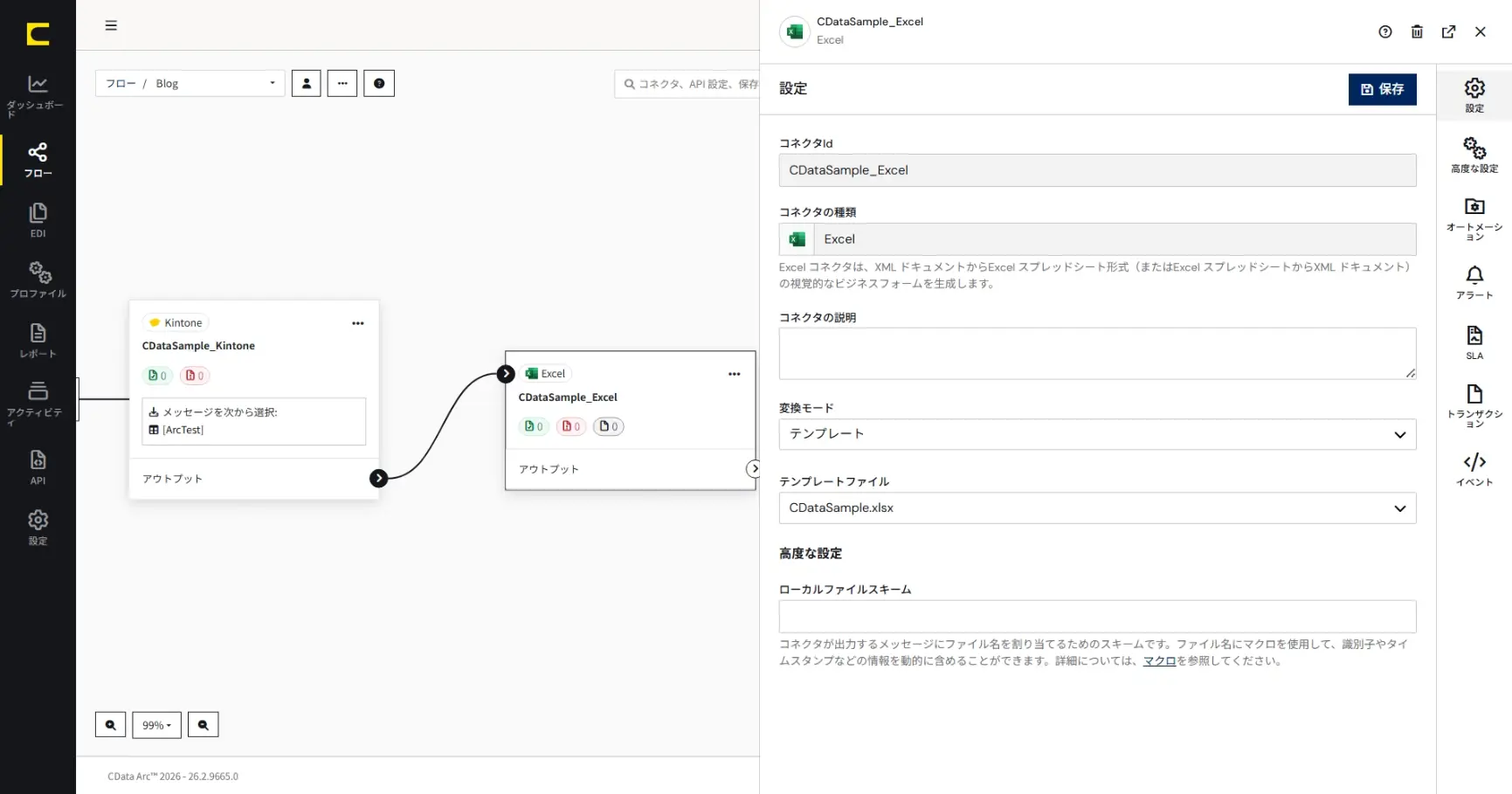

そしてExcel コネクタにて変換モードをテンプレートとして、テンプレートファイルのExcel ファイルをアップロードします。

そしてフローを実行して、出力されるExcel が以下となります。

複数レコード・1Excel ファイルに出力する場合

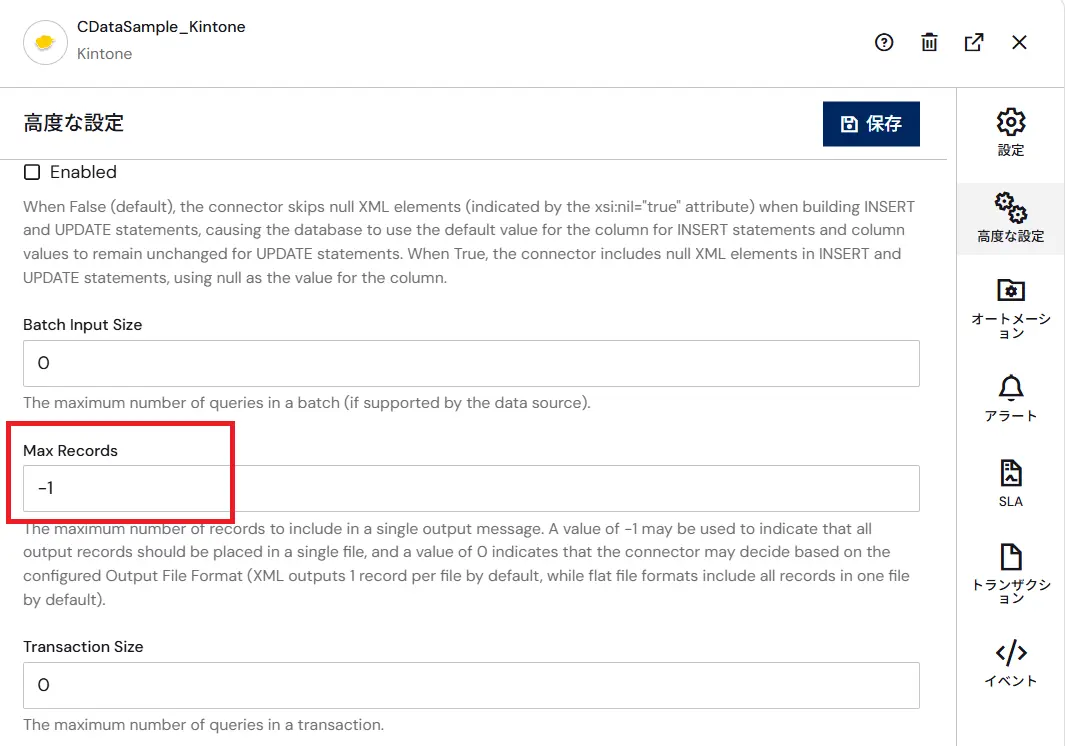

先で示した例ではExcel ファイルに1レコードのみ出力されておりました。これはkintone コネクタのSelect アクションがレコード1件ずつXML ファイルを作成して、Excel コネクタに連携されているためです。そのため全てのレコードを1つのExcel ファイルにしたい場合は、kintone コネクタの高度な設定タブにあるMax Records を「-1」と指定してください。

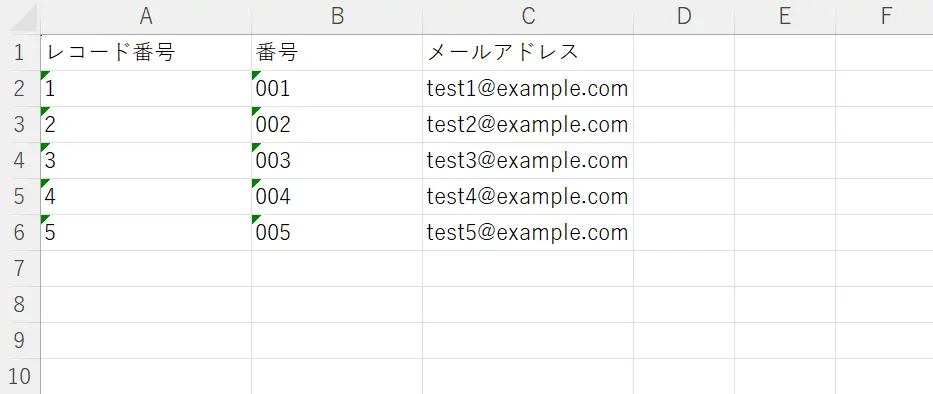

この状態で先ほどのフローを実行すると、以下のように1つのExcel ファイルに全てのレコードが出力されます。

Excel から XML への変換

Table モード

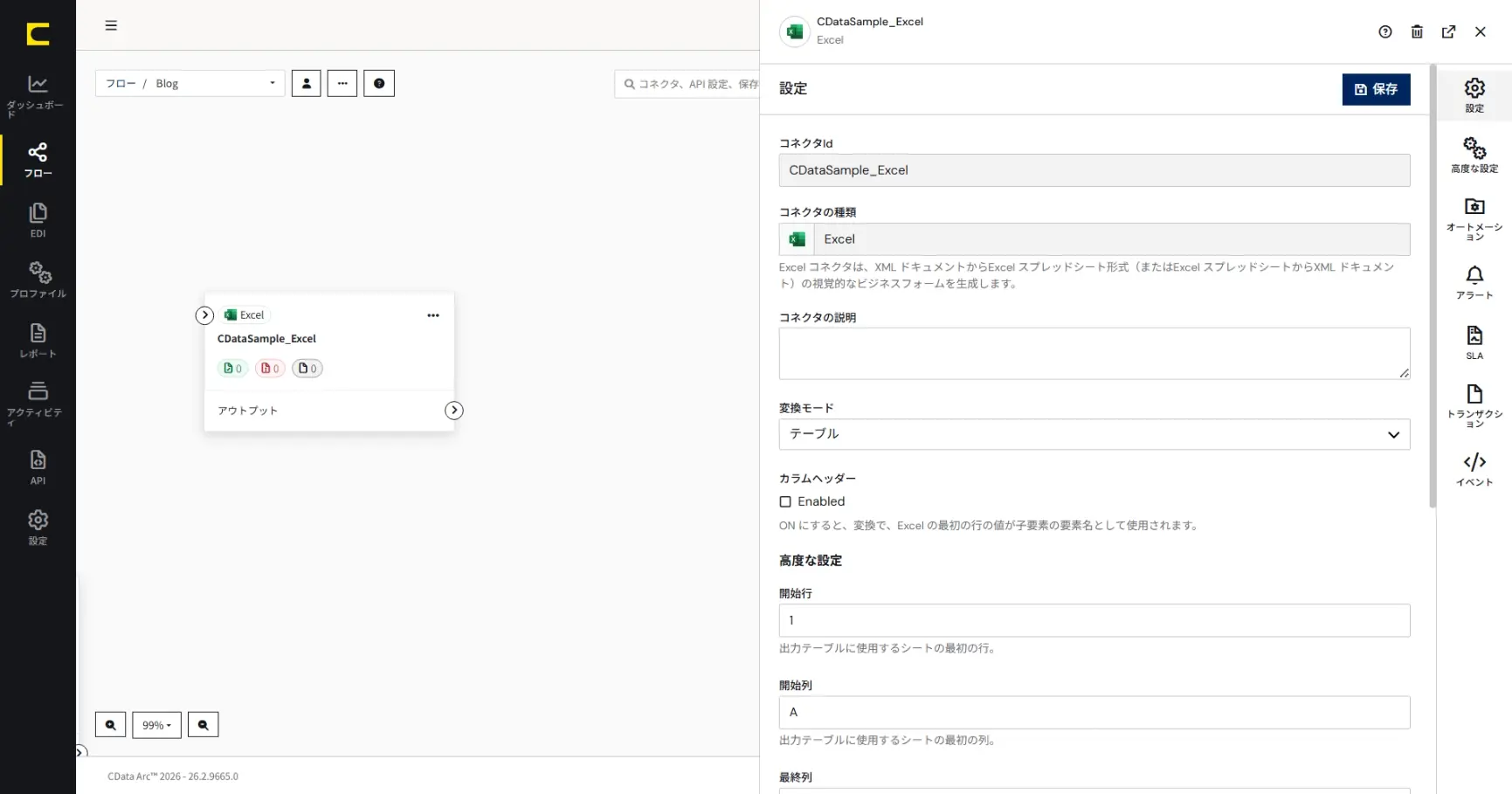

表形式のExcel ファイルを XML に変換するには、Table モードを使用します。Table モードでは、入力した .xlsx ファイルを CSV のように扱い、各行をXML の要素として出力します。主な設定項目は以下になります。

カラムヘッダー	ONにすると1行目をXML 要素名として使用します
開始行	読み込みを開始する行番号を指定します
開始列	読み込みを開始する列番号を指定します
最終列	読み込みを終了する列番号（未指定時は最初の空白列を自動検出します）

例えば先ほど出力したExcel ファイルをTable モードで読み込むと（カラムヘッダーの設定をONにしています）、以下のようになります。

<Items xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance">
	<Sheet1>
		<レコード番号>1</レコード番号>
		<番号>001</番号>
		<メールアドレス>[email protected]</メールアドレス>
	</Sheet1>
	<Sheet1>
		<レコード番号>2</レコード番号>
		<番号>002</番号>
		<メールアドレス>[email protected]</メールアドレス>
	</Sheet1>
</Items>

Template モード

発注書や申請書のような固定レイアウトの Excelを XML に変換する場合も、Template モードが利用できます。この場合、テンプレートファイルとしてXML ファイルを用意します。

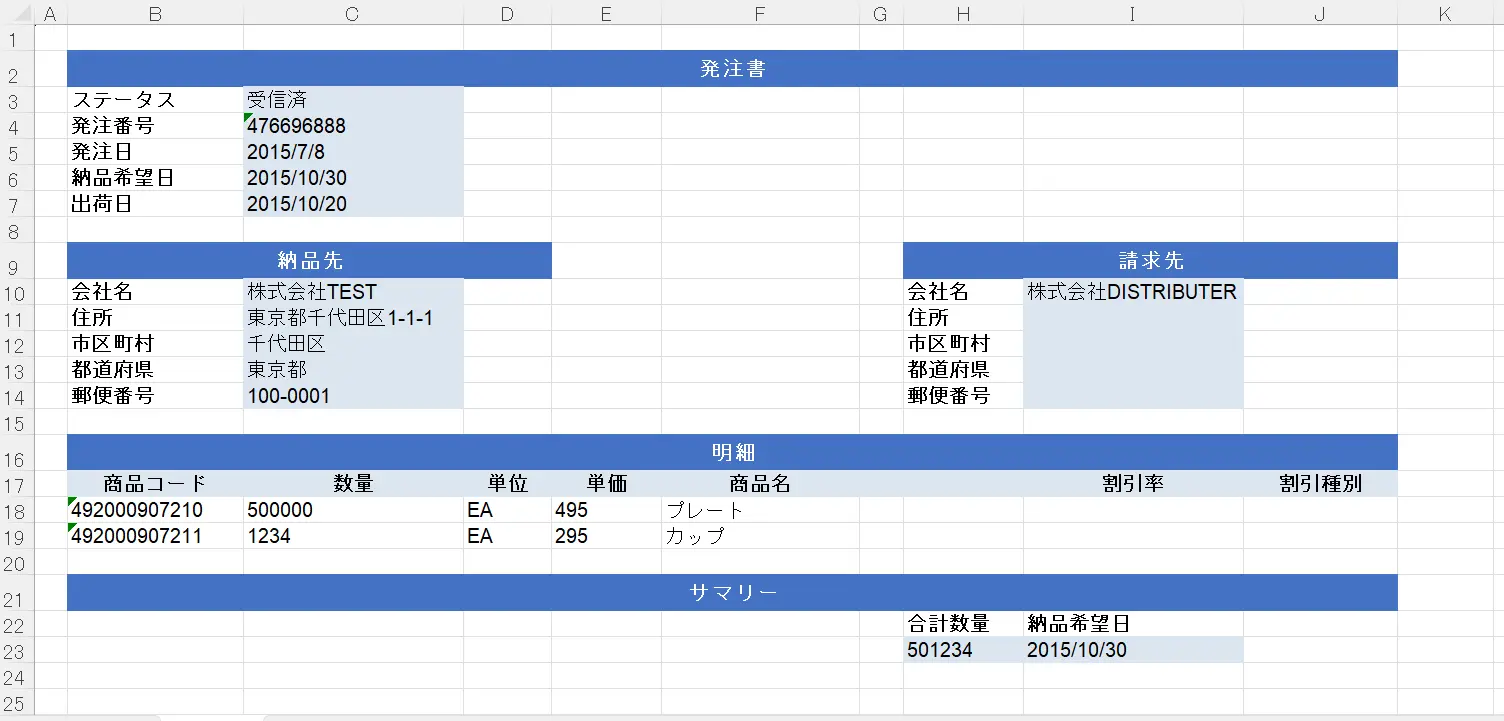

今回は以下のような発注書 Excel を XML に変換する例を示します。

そして上記のExcel を読み取るテンプレートファイルとしてのXML ファイルの中身が以下になります。こちらでも同様に変換にArcScript を利用します。

<!-- 入力 Excel ファイルと Excel バージョンを指定 -->
<arc:set attr="xml.file" value="[FilePath]" />
<arc:set attr="xml.version" value="2007" />

<!-- 常に先頭シートを対象にする -->
<arc:call op="excelListSheets" in="xml" out="sheet">
  <arc:set attr="xml.sheet" value="[sheet.sheet]" />
  <arc:break />
</arc:call>

<!-- ヘッダー (C列 = 値) -->
<arc:set attr="xml.map:Status"        value="C3" />
<arc:set attr="xml.map:OrderNo"       value="C4" />
<arc:set attr="xml.map:OrderDate"     value="C5" />
<arc:set attr="xml.map:RequestedDate" value="C6" />
<arc:set attr="xml.map:ShipDate"      value="C7" />
<!-- 納品先 (C列 = 値) -->
<arc:set attr="xml.map:ShipToName"    value="C10" />
<arc:set attr="xml.map:ShipToAddress" value="C11" />
<arc:set attr="xml.map:ShipToCity"    value="C12" />
<arc:set attr="xml.map:ShipToState"   value="C13" />
<arc:set attr="xml.map:ShipToZip"     value="C14" />
<!-- 請求先 (I列 = 値) -->
<arc:set attr="xml.map:BillToName"    value="I10" />
<arc:set attr="xml.map:BillToAddress" value="I11" />
<arc:set attr="xml.map:BillToCity"    value="I12" />
<arc:set attr="xml.map:BillToState"   value="I13" />
<arc:set attr="xml.map:BillToZip"     value="I14" />
<!-- サマリー (23 行目 = 値) -->
<arc:set attr="xml.map:TotalQuantity"  value="H23" />
<arc:set attr="xml.map:SummaryReqDate" value="I23" />

<!-- マッピングした固定セルをまとめて取得し、永続オブジェクト data へコピー -->
<arc:call op="excelGet" in="xml" out="hdr">
  <arc:map from="hdr" to="data" map="*=*" />
</arc:call>

<PurchaseOrder>
  <Header>
    <Status>[data.Status | def]</Status>
    <OrderNo>[data.OrderNo | def]</OrderNo>
    <OrderDate>[data.OrderDate | def]</OrderDate>
    <RequestedDate>[data.RequestedDate | def]</RequestedDate>
    <ShipDate>[data.ShipDate | def]</ShipDate>
  </Header>
  <ShipTo>
    <Name>[data.ShipToName | def]</Name>
    <Address>[data.ShipToAddress | def]</Address>
    <City>[data.ShipToCity | def]</City>
    <State>[data.ShipToState | def]</State>
    <ZipCode>[data.ShipToZip | def]</ZipCode>
  </ShipTo>
  <BillTo>
    <Name>[data.BillToName | def]</Name>
    <Address>[data.BillToAddress | def]</Address>
    <City>[data.BillToCity | def]</City>
    <State>[data.BillToState | def]</State>
    <ZipCode>[data.BillToZip | def]</ZipCode>
  </BillTo>
  <LineItems>
    <!-- 明細行 (18 行目以降) を 1 行ずつ読み取る。十分大きい上限まで走査し、
         商品コードが空の行に到達したらループを終了する。 -->
    <arc:enum range="18..500">
      <arc:set attr="tmp.row" value="[_value]" />
      <!-- 前行の値が row に残らないよう、毎行クリアする。-->
      <arc:set attr="row.ItemCode"     value="" />
      <!-- 当該行のセルをマッピング -->
      <arc:set attr="xml.map:ItemCode"     value="B[tmp.row]" />
      <arc:set attr="xml.map:ItemName"     value="F[tmp.row]" />
      <arc:set attr="xml.map:ItemQty"      value="C[tmp.row]" />
      <arc:set attr="xml.map:ItemUnit"     value="D[tmp.row]" />
      <arc:set attr="xml.map:ItemPrice"    value="E[tmp.row]" />
      <arc:set attr="xml.map:ItemDiscRate" value="I[tmp.row]" />
      <arc:set attr="xml.map:ItemDiscType" value="J[tmp.row]" />
      <arc:call op="excelGet" in="xml" out="li">
        <arc:map from="li" to="row" map="*=*" />
      </arc:call>
      <!-- 商品コード(B列)が空ならこれ以上の明細はないため終了 -->
      <arc:equals attr="row.ItemCode" value="">
        <arc:break />
      </arc:equals>
      <LineItem>
        <ItemCode>[row.ItemCode | def]</ItemCode>
        <Name>[row.ItemName | def]</Name>
        <Quantity>[row.ItemQty | def]</Quantity>
        <Unit>[row.ItemUnit | def]</Unit>
        <UnitPrice>[row.ItemPrice | def]</UnitPrice>
        <DiscountRate>[row.ItemDiscRate | def]</DiscountRate>
        <DiscountType>[row.ItemDiscType | def]</DiscountType>
      </LineItem>
    </arc:enum>
  </LineItems>
  <Summary>
    <TotalQuantity>[data.TotalQuantity | def]</TotalQuantity>
    <RequestedDate>[data.SummaryReqDate | def]</RequestedDate>
  </Summary>
</PurchaseOrder>

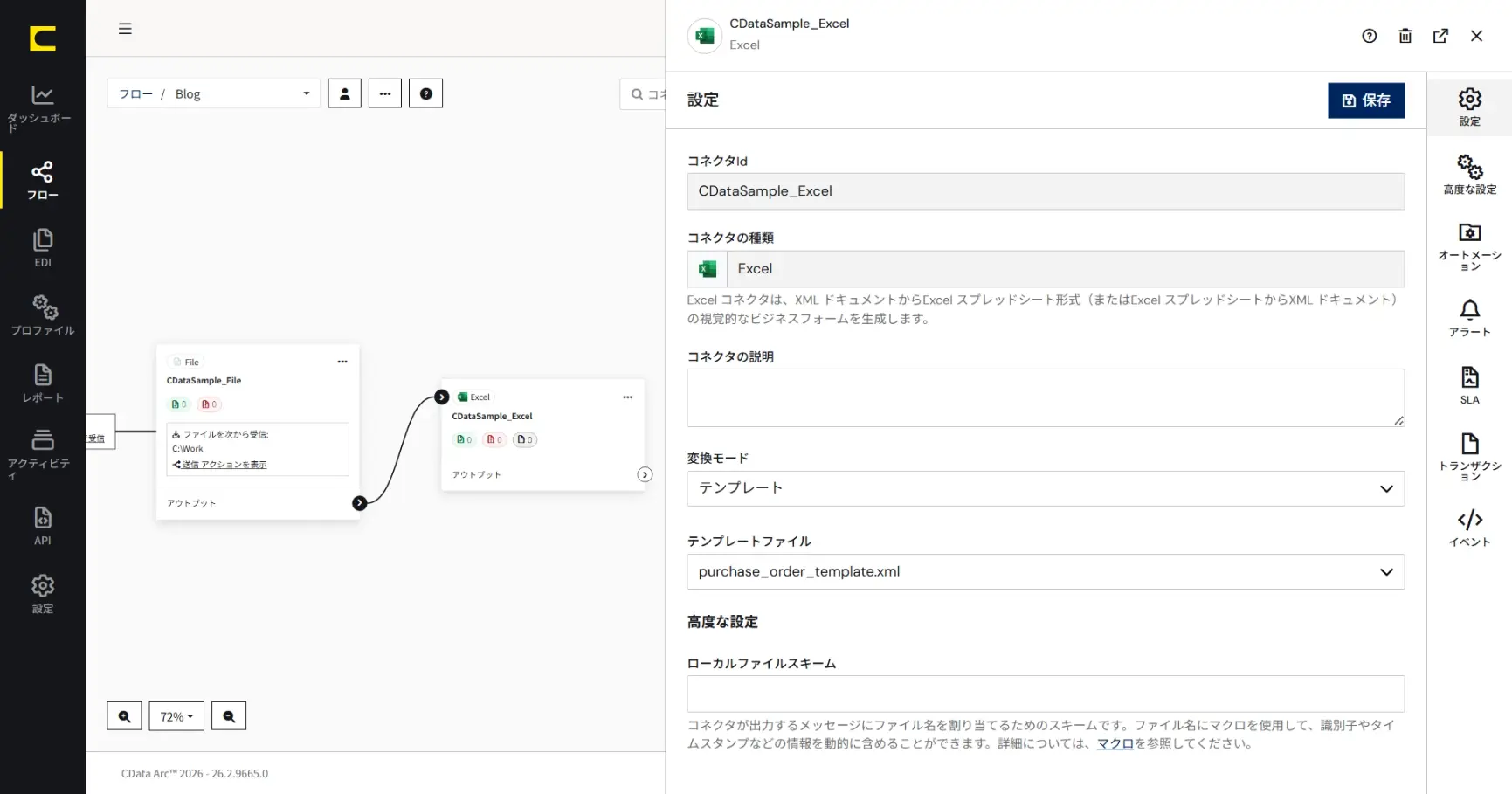

Excel コネクタにて変換モードをテンプレートとして、テンプレートファイルをアップロードします。

そしてフローを実行すると、以下のXML ファイルが出力されます。

<PurchaseOrder>
  <Header>
    <Status>受信済</Status>
    <OrderNo>476696888</OrderNo>
    <OrderDate>2015/7/8</OrderDate>
    <RequestedDate>2015/10/30</RequestedDate>
    <ShipDate>2015/10/20</ShipDate>
  </Header>
  <ShipTo>
    <Name>株式会社TEST</Name>
    <Address>東京都千代田区1-1-1</Address>
    <City>千代田区</City>
    <State>東京都</State>
    <ZipCode>100-0001</ZipCode>
  </ShipTo>
  <BillTo>
    <Name>株式会社DISTRIBUTER</Name>
    <Address />
    <City />
    <State />
    <ZipCode />
  </BillTo>
  <LineItems>
    <LineItem>
      <ItemCode>492000907210</ItemCode>
      <Name>プレート</Name>
      <Quantity>500000</Quantity>
      <Unit>EA</Unit>
      <UnitPrice>495</UnitPrice>
      <DiscountRate />
      <DiscountType />
    </LineItem>
    <LineItem>
      <ItemCode>492000907211</ItemCode>
      <Name>カップ</Name>
      <Quantity>1234</Quantity>
      <Unit>EA</Unit>
      <UnitPrice>295</UnitPrice>
      <DiscountRate />
      <DiscountType />
    </LineItem>
  </LineItems>
  <Summary>
    <TotalQuantity>501234</TotalQuantity>
    <RequestedDate>2015/10/30</RequestedDate>
  </Summary>
</PurchaseOrder>

おわりに

本記事では、Excel コネクタの基本的な使い方を解説しました。製品を試していただく中で何かご不明な点があれば、テクニカルサポートへお気軽にお問い合わせください。

https://jp.cdata.com/support/submit.aspx

この記事では CData Arc™ 2026 - 26.2.9665.0 を利用しています。
